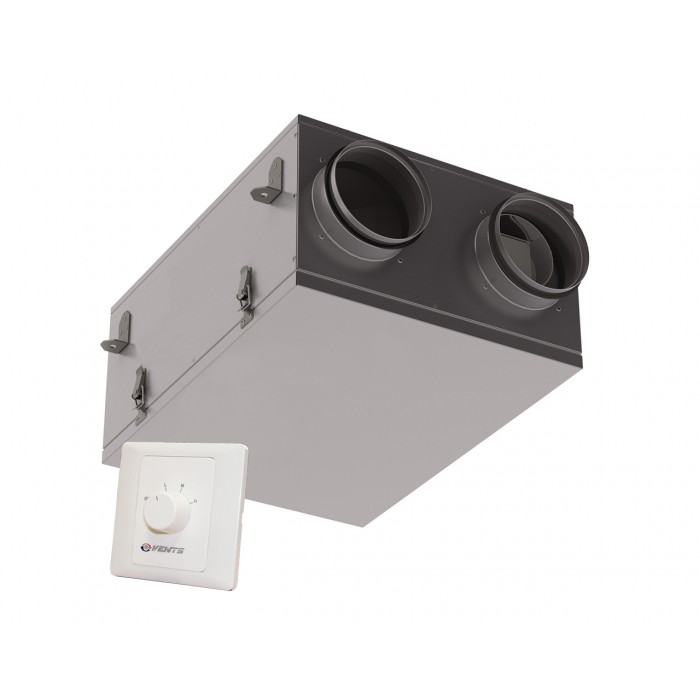

Вентс (VENTS) ВУТ 100 П мини
- Виробник: VENTS
- Артикул: ВЕНТС ВУТ 100 П мини
- Наявність: 2-3 Days
-
17.710грн
Припливно-витяжна установка ВУЕ 100 П міні призначена для забезпечення вентиляції однієї кімнати у квартирах, приватних будинках, майстрових, комерційних приміщеннях. Іноді цією установкою можна забезпечити вентиляцію в двох кімнатах, якщо необхідна витрата повітря в цих кімнатах невисока.
Вентиляційна установка є повністю готовим моноблочним пристроєм. У агрегаті виконується фільтрація, постачання свіжого повітря, підігрів його при необхідності, видалення відпрацьованого повітря. Пластинчатий рекуператор з великою ефективністю забезпечує підігрівання свіжого повітря з вулиці перед постачанням його в приміщення в холодний період року. При цьому в установці немає окремого електричного нагрівача, що дозволяє істотно економити на експлуатаційних витратах. Споживання установки в діапазоні 30 - 56 Вт залежно від швидкості вентилятора.
Установку можна монтувати в міжстельовому просторі, між капітальною стелею і підвісним. Також можливий монтаж до стелі в підсобному приміщенні, такому як балкон, комора, гардеробна та ін. Висота установки всього 215 мм. Для постачання повітря і видалення використовуються гнучкі або жорсткі повітроводи діаметром 125 мм. Витрата повітря регулюється перемикачем.
Вентиляційна установка є повністю готовим моноблочним пристроєм. У агрегаті виконується фільтрація, постачання свіжого повітря, підігрів його при необхідності, видалення відпрацьованого повітря. Пластинчатий рекуператор з великою ефективністю забезпечує підігрівання свіжого повітря з вулиці перед постачанням його в приміщення в холодний період року. При цьому в установці немає окремого електричного нагрівача, що дозволяє істотно економити на експлуатаційних витратах. Споживання установки в діапазоні 30 - 56 Вт залежно від швидкості вентилятора.
Установку можна монтувати в міжстельовому просторі, між капітальною стелею і підвісним. Також можливий монтаж до стелі в підсобному приміщенні, такому як балкон, комора, гардеробна та ін. Висота установки всього 215 мм. Для постачання повітря і видалення використовуються гнучкі або жорсткі повітроводи діаметром 125 мм. Витрата повітря регулюється перемикачем.
З чого складається установка
Вентилятори
У установці використовуються відцентрові вентилятори з вперед загнутими лопатками. Двигун вентиляторів обладнаний підшипниками кочення, що позитивно позначається на терміні служби - до 40 000 годин. Вентилятори економічні, малошумні. Рівень шуму установки від 24-41 дБА(залежно від швидкості).
У установці використовуються відцентрові вентилятори з вперед загнутими лопатками. Двигун вентиляторів обладнаний підшипниками кочення, що позитивно позначається на терміні служби - до 40 000 годин. Вентилятори економічні, малошумні. Рівень шуму установки від 24-41 дБА(залежно від швидкості).
Фільтри
Для відвертання попадання в приміщення пилу, пилку і інших забруднень, також для захисту компонентів установки від цих забруднень у ВУЕ 100 П міні використовуються два фільтри з мірою очищення G4.
Для відвертання попадання в приміщення пилу, пилку і інших забруднень, також для захисту компонентів установки від цих забруднень у ВУЕ 100 П міні використовуються два фільтри з мірою очищення G4.
Корпус

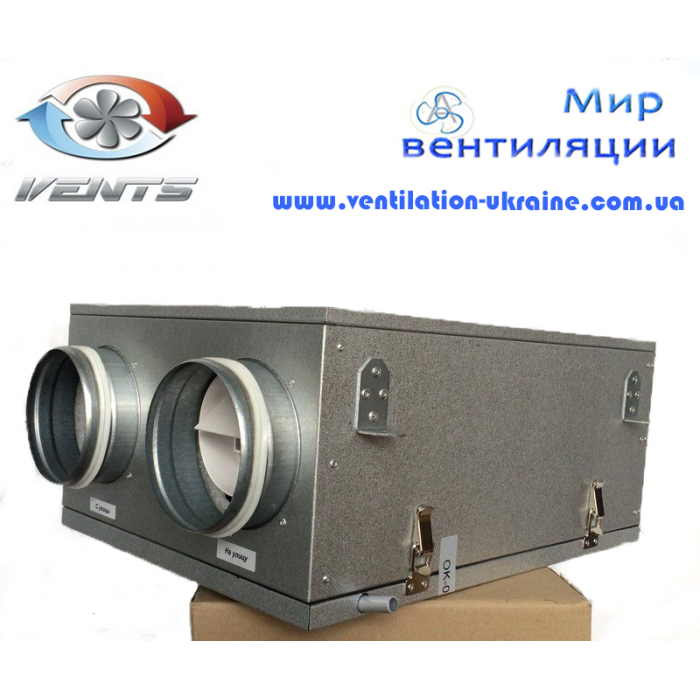

Корпус вентиляційної установки виконаний з холоднокатаної оцинкованої сталі. Алюмоцинк має властивість відбивати велику частину тепла. Надійність оцинкованої сталі переважно забезпечується збереженням цинкового шару. Сталь покрита алюмоцинком, прослужить до 25 років. Додатково корпус ізольован шаром пенофола завтовшки 15 мм. Для монтажу на корпусі встановлені куточки. Для сервісного обслуговування одна із стінок корпусу виконана відкидною на петлях.
Корпус вентиляційної установки виконаний з холоднокатаної оцинкованої сталі. Алюмоцинк має властивість відбивати велику частину тепла. Надійність оцинкованої сталі переважно забезпечується збереженням цинкового шару. Сталь покрита алюмоцинком, прослужить до 25 років. Додатково корпус ізольован шаром пенофола завтовшки 15 мм. Для монтажу на корпусі встановлені куточки. Для сервісного обслуговування одна із стінок корпусу виконана відкидною на петлях.
Рекуператор
Рекуператор пластинчатий перехресного струму дозволяє утилізувати тепло з високою ефективністю - до 65 %. Отримане тепло від витяжного повітря передаються припливному, конструкція рекуператора така, що змішення цих потоків неможливе.
Рекуператор пластинчатий перехресного струму дозволяє утилізувати тепло з високою ефективністю - до 65 %. Отримане тепло від витяжного повітря передаються припливному, конструкція рекуператора така, що змішення цих потоків неможливе.
Управління установкою
За допомогою перемикача можливе завдання 3-х швидкостей - 57, 78 і 106 м.куб. на годину. Для захисту рекуператора від обмерзання в зимовий період року в установці є вбудований захист від обмерзання - реле-термостат. У разі загрози обмерзання рекуператора відбувається автоматичне відключення припливного вентилятора, витяжний вентилятор продовжує працювати. Таким чином відбувається прогрівання рекуператора до необхідної температури, після чого включається припливний вентилятор і установка продовжує працювати в нормальному режимі.
За допомогою перемикача можливе завдання 3-х швидкостей - 57, 78 і 106 м.куб. на годину. Для захисту рекуператора від обмерзання в зимовий період року в установці є вбудований захист від обмерзання - реле-термостат. У разі загрози обмерзання рекуператора відбувається автоматичне відключення припливного вентилятора, витяжний вентилятор продовжує працювати. Таким чином відбувається прогрівання рекуператора до необхідної температури, після чого включається припливний вентилятор і установка продовжує працювати в нормальному режимі.
Як працює установка ВУЕ 100 П міні
Установка забезпечує одночасне постачання повітря і витяг в приміщенні. Тепле повітря з температурою +21°С(див. малюнок вище) видаляється з приміщення і поступає в установку. Далі воно проходить фільтр і потрапляє в рекуператор. При проходженні витяжного повітря через рекуператор воно віддає частину свого тепла пластинам рекуператора і викидається на вулицю.
Свіже повітря з вулиці з температурою - 5°С через фільтр поступає в рекуператор, де отримує тепло, віддане витяжним повітрям, і поступає в мережу повітроводів вже з температурою + 15°С.
Таким чином рекуператор дозволяє істотно заощадити теплову енергію, використати тепло житла для підігрівання припливного повітря для вентиляції.
Установка забезпечує одночасне постачання повітря і витяг в приміщенні. Тепле повітря з температурою +21°С(див. малюнок вище) видаляється з приміщення і поступає в установку. Далі воно проходить фільтр і потрапляє в рекуператор. При проходженні витяжного повітря через рекуператор воно віддає частину свого тепла пластинам рекуператора і викидається на вулицю.
Свіже повітря з вулиці з температурою - 5°С через фільтр поступає в рекуператор, де отримує тепло, віддане витяжним повітрям, і поступає в мережу повітроводів вже з температурою + 15°С.
Таким чином рекуператор дозволяє істотно заощадити теплову енергію, використати тепло житла для підігрівання припливного повітря для вентиляції.
Технічні характеристики
Параметр Величина Напруга, В
230 Струм, А 0,18-0,34 Частота струму, Гц 50 Максимальна потужність, Вт
30-56 Продуктивність, м3/год
57-106
Швидкість обертання, об/хв
1300-2500 Рівень шуму на відстані 3 м, дБ(А)
24-41 Максимальна температура переміщуваного повітря, °С - 25....+50 Вага, кг 6,5 Ефективність рекуперації тепла
68 Розмір повітроводів, що підключаються, мм
125
Параметр | Величина |
Напруга, В | 230 |
Струм, А | 0,18-0,34 |
Частота струму, Гц | 50 |
Максимальна потужність, Вт | 30-56 |
Продуктивність, м3/год | 57-106 |
Швидкість обертання, об/хв | 1300-2500 |
Рівень шуму на відстані 3 м, дБ(А) | 24-41 |
Максимальна температура переміщуваного повітря, °С | - 25....+50 |
Вага, кг | 6,5 |
Ефективність рекуперації тепла | 68 |
Розмір повітроводів, що підключаються, мм | 125 |
