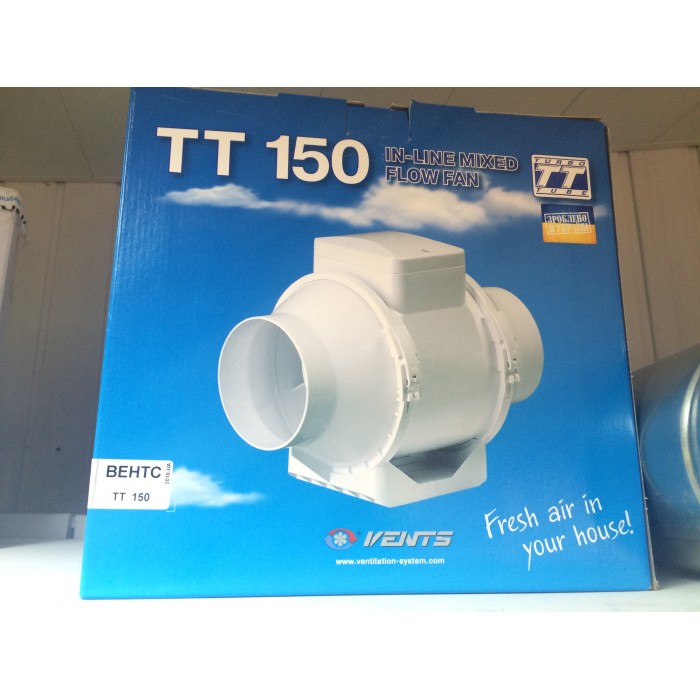

Канальный вентилятор Вентс ТТ 150
Канальный вентилятор Вентс ТТ 150

Канальный вентилятор Вентс ТТ 150

Краткое описание: Интернет-магазин" Мир Вентиляции" предлагает вашему вниманию бытовой канальный вентилятор "ВЕНТС ТТ 150 ", который можно купить в Харькове или  приобрести в нашем интернет-магазине,по лучшей цене, ор... Подробнее
Модель: ВЕНТС ТТ 150
Производитель: VENTS
Наличие: Есть в наличии
2755грн
Доставим новой почтой
Любой вариант оплаты
скидки

Интернет-магазин" Мир Вентиляциипредлагает вашему вниманию бытовой канальный вентилятор "ВЕНТС ТТ 150 ", который можно купить в Харькове или  приобрести в нашем интернет-магазине,по лучшей цене, оригинальный (с гарантией). Вентилятор для круглых каналов, диаметр 150* (Гофра, Пластиковая вентиляционная ), вентилятор работает на шариковых подшипниках, из способностей:

  • Шариковый подшипник;
  • Давление ( возможность разводку по трубам );
  • Тихий( в сравнение с металлическим корпусом" серия vkm ") ;
Внимание!! Максимальная температура воздуха  до 50 градусов!!!

Описание вентилятор  вентс тт 150

Вентс ТТ 150 - вентилятор в пластиковом корпусе для установки в канал. Серия этих вентиляторов объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных системах вентиляции, которые требуют высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром 100, 125, 150,160, 200, 250, 315 мм.

Вентиляторы ТТ являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы,кухни), а так же для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и т.д. Широкий модельный ряд и большой выбор опций позволяет подобрать вентилятор,соответствующий вашим требованиям.

Технические характеристики

Параметр

Величина
minmax
Напряжение, В
230
Частота тока, Гц
50
Потребляемая мощность, Вт
3060
Производительность, м3
467552
Ток, А
0,170,27
Скорость вращения, мин-1
16702450
Уровень шума на расстоянии 3 м, дБ(А)
3344
Максимальная температура перемещаемого воздуха, С60
Вес, кг
3
Защита, класс
IPХ4
Размер патрубка, мм
150

Габаритные размеры

Чертеж вентилятора Vents TT 150

Размеры∅D∅D1ВНL
мм146195195250295

Диаграмма аэродинамических характеристик

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора Вентс ТТ 150 изготавливается из высококачественных и высокопрочных материалов: ABС-пластика ( 100-200) и полипропилена пониженной горючести ( 250-315). Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов. Такая конструкция предельно упрощает обслуживание вентилятора.

кронштейн для крепления вентилятора

Двигатель ВЕНТС ТТ 150

Однофазный двигатель на подшипниках качения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ТТ…С). Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Класс защиты двигателя – IPX4.

Монтаж

Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Практическое руководство по подключению вентилятора Вентс ТТ к электросети

Пример монтажа вентилятора Вентс ТТ

Вытяжная вентиляция в совмещенном санузле

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты


Вытяжка в офисе - схема

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Схема вентиляции склада

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения

Паспорт

Паспорт вентиляторов серии ТТ
